설비LINE

설비제원

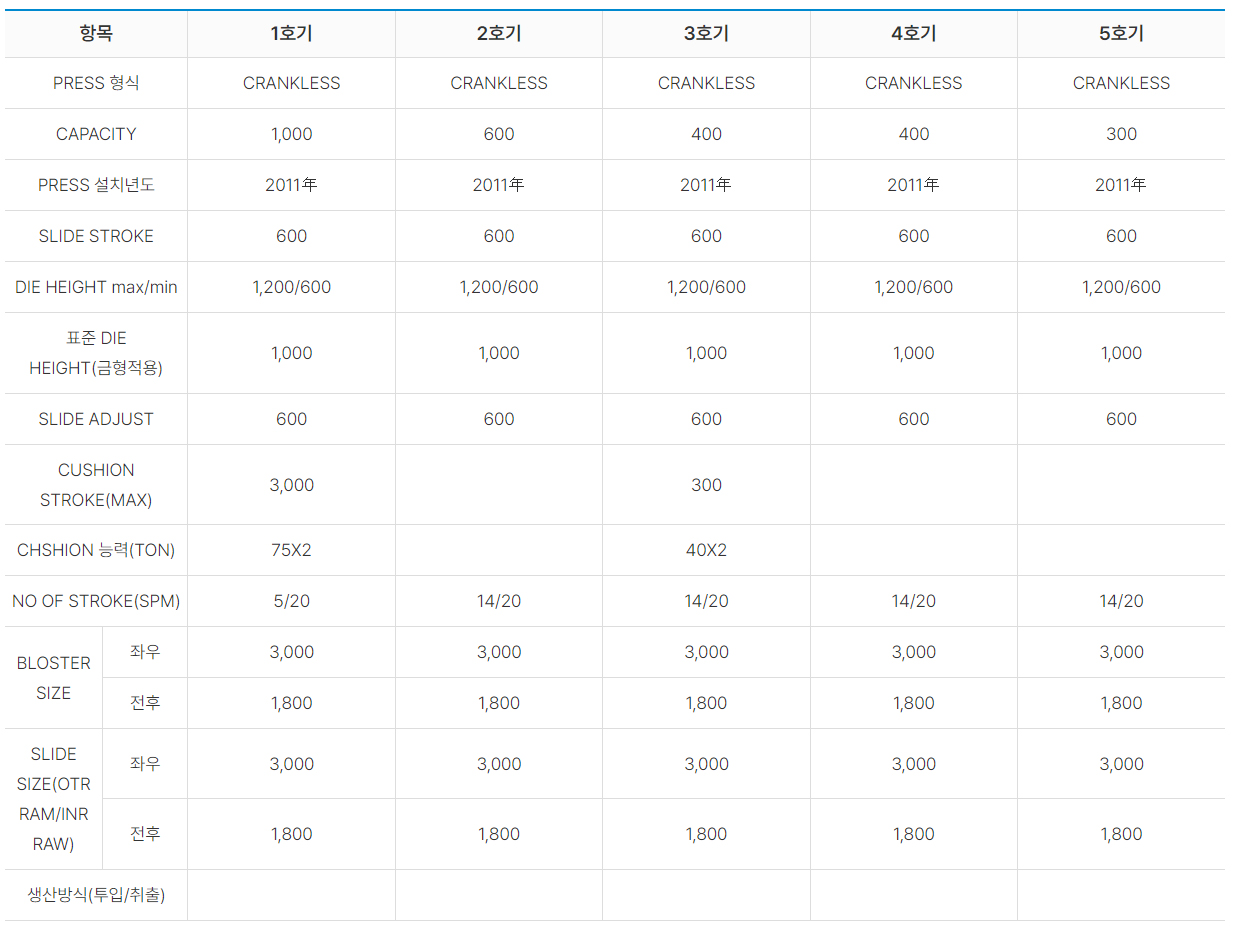

PRESS-LINE 1000ton blank 설비 제원 안내

항목		1호기	2호기	3호기	4호기	5호기
PRESS 형식		CRANKLESS	CRANKLESS	CRANKLESS	CRANKLESS	CRANKLESS
CAPACITY		1,000	600	400	400	300
PRESS 설치년도		2011年	2011年	2011年	2011年	2011年
SLIDE STROKE		600	600	600	600	600
DIE HEIGHT max/min		1,200/600	1,200/600	1,200/600	1,200/600	1,200/600
표준 DIE HEIGHT(금형적용)		1,000	1,000	1,000	1,000	1,000
SLIDE ADJUST		600	600	600	600	600
CUSHION STROKE(MAX)		3,000		300
CHSHION 능력(TON)		75X2		40X2
NO OF STROKE(SPM)		5/20	14/20	14/20	14/20	14/20
BLOSTER SIZE	좌우	3,000	3,000	3,000	3,000	3,000
	전후	1,800	1,800	1,800	1,800	1,800
SLIDE SIZE(OTR RAM/INR RAW)	좌우	3,000	3,000	3,000	3,000	3,000
	전후	1,800	1,800	1,800	1,800	1,800
생산방식(투입/취출)

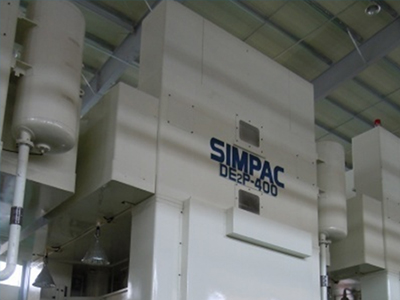

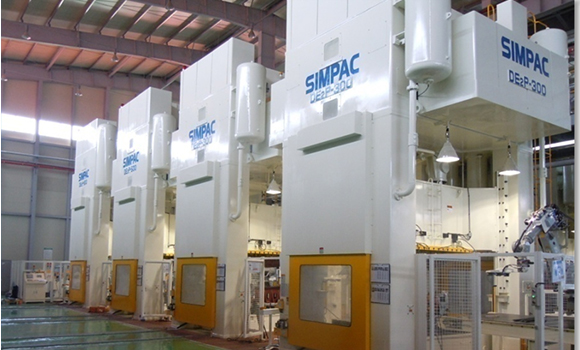

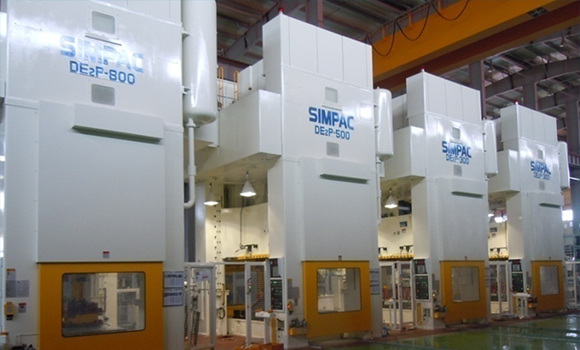

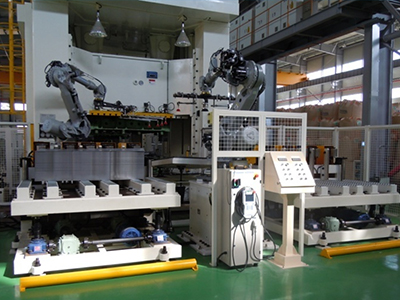

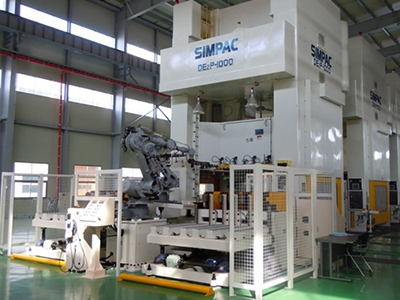

설비LINE(2기)

가공제품

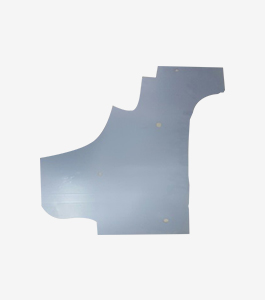

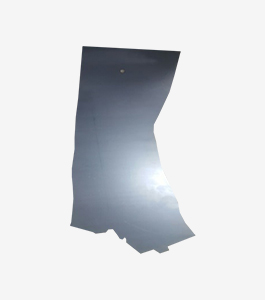

• Before

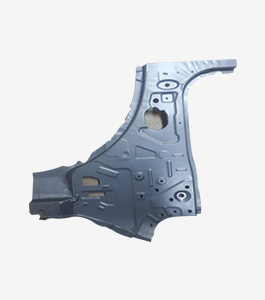

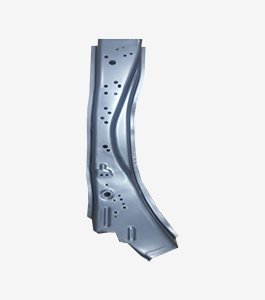

• After
• Before
• After

설비제원

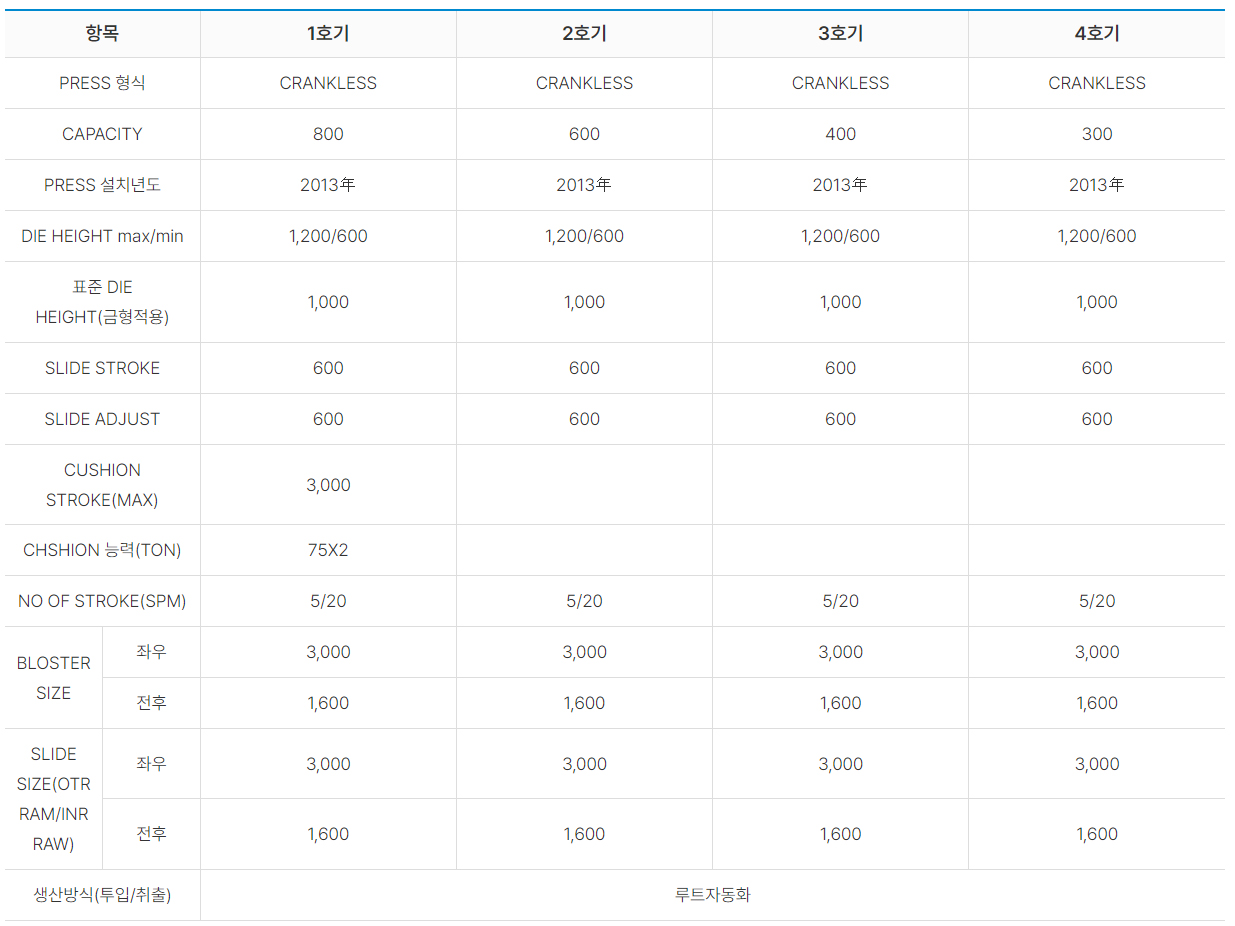

PRESS-LINE 1000ton blank 설비 제원 안내

항목		1호기	2호기	3호기	4호기
PRESS 형식		CRANKLESS	CRANKLESS	CRANKLESS	CRANKLESS
CAPACITY		800	600	400	300
PRESS 설치년도		2013年	2013年	2013年	2013年
DIE HEIGHT max/min		1,200/600	1,200/600	1,200/600	1,200/600
표준 DIE HEIGHT(금형적용)		1,000	1,000	1,000	1,000
SLIDE STROKE		600	600	600	600
SLIDE ADJUST		600	600	600	600
CUSHION STROKE(MAX)		3,000
CHSHION 능력(TON)		75X2
NO OF STROKE(SPM)		5/20	5/20	5/20	5/20
BLOSTER SIZE	좌우	3,000	3,000	3,000	3,000
	전후	1,600	1,600	1,600	1,600
SLIDE SIZE(OTR RAM/INR RAW)	좌우	3,000	3,000	3,000	3,000
	전후	1,600	1,600	1,600	1,600
생산방식(투입/취출)		루트자동화
