• 강재 토류벽
• 복공판

제품배경

• 예산 절감

  기존 ㄷ잔넬 복공판보다 자중이 20% 이상 가볍고, 강성은 40% 이상 피로성능은 약 2배 정도 견디는 성능을 실현하여 예산절감을 했습니다.

• 가격 경쟁력 확보

  지역 업체들의 기존설비에 강점과 자재 공동구매를 통해 가격 경쟁력을 확보했습니다.

• 철저한 제품 검증

  3년 동안 각고의 노력으로 개발에 성공하고 공인된 기관에서 그 성능도 검증 받았고, 시제품 생산 및 광주 도시철도 2호선 1단계 공사 (1공구, 2공구, 4공구, 6공구) 납품을 통해 제품의 검증과 생산에 대한 자신감을 얻게 되었습니다.

• 주요 연혁

  2017년 03월 복공판, 토류벽 연구 시작 2019년 05월 중소기업 벤처부 소그룹 협업(10개사) 연구대상지정 1차, 2차 우수개발사례 2019년 07월 강도시험 및 구조검토결과(합격) 2019년 09월 시제품 생산 2019년 09월 협동조합결성(10개사) 2020년 03월 광주도시철도 2호선 1단계 납품

제품 소개

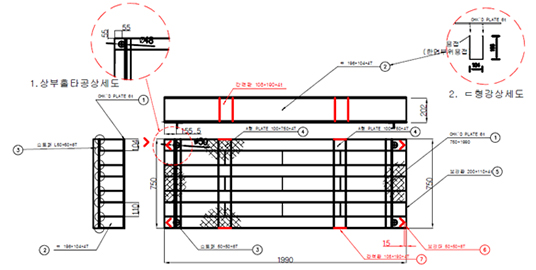

• 평면도

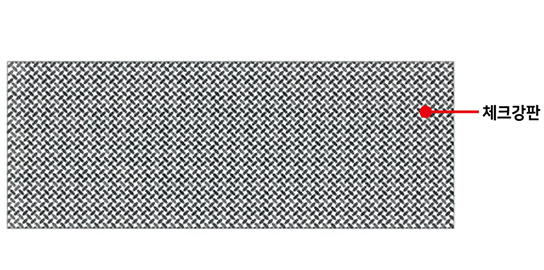

  물이 고이는 ㄷ자 잔넬 복공판의 단점을 보완하고자 인장강도 400(N/㎟)제품을 나까야마에서 개발하여 협동조합에서 내수용으로 최초로 납품 시작한 미끄럼이 강화된 체크강판


• 저면도

  중앙부 휨모메트 지점, 양끝단 전단부위 보강으로 국부좌굴에 뛰어난 강성을 보임

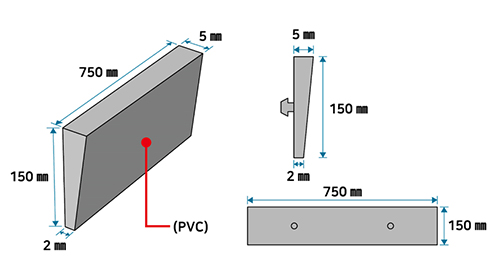

• 저소음 방지패드 상세도

  복공판끼리 부딪히는 소음부분의 문제점과 측면부위의 단차를 한번에 해결하기 위하여 방지기능부재 장착 가능

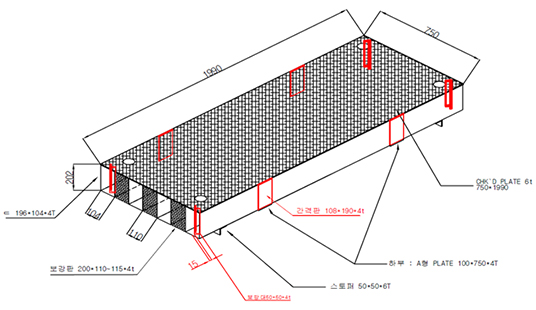

• 사시도

  피로도 부분에 대한 강성 증가로 안 보이는 과적차량의 운행까지도 고려한 구조



제작공정

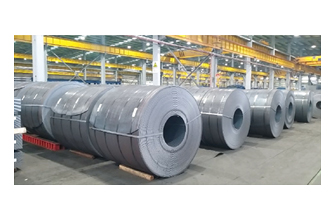

• 원자재 생산나까야마, 포스코 생산

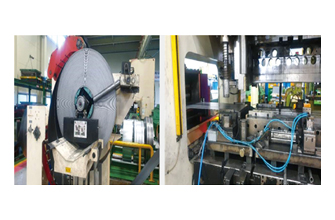

• 절단, 1차가공이엔지(코일센터, 윈스틸(코일센터) 1차 가공

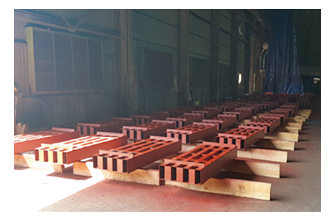

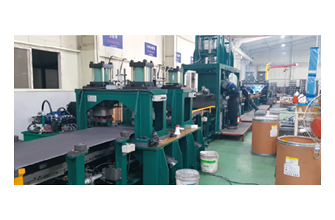

• 조립 및 용접협동조합회원사 조립 및 용접

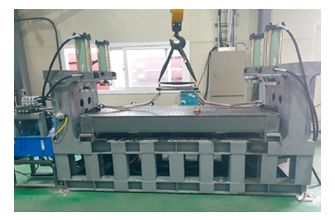

• 검사협동조합 위촉 전문가 검수
• 도장녹막이방지(광명단) 도장작업

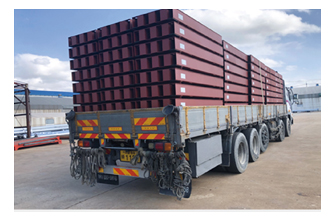

• 납품협동조합회원사 운송
